Tanım

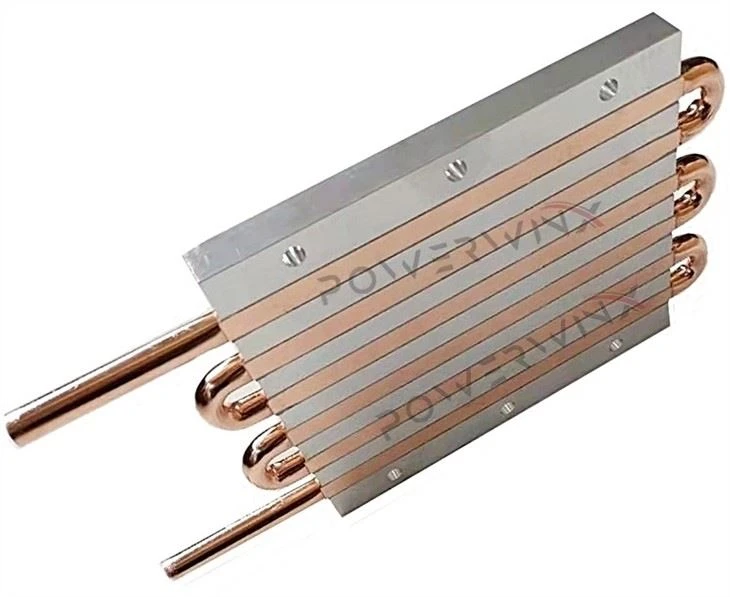

Standart sıvı soğuk plakalar, verimli termal yönetim için kullanılan bir cihazdır ve tipik olarak yüksek ısı yayılma gereksinimlerine sahip uygulamalarda kullanılır. Metal malzemelerden (alüminyum veya bakır gibi) yapılmıştır ve sıvı kanalları hassas işleme yoluyla dahili olarak oluşturulur. Bu kanallar, soğutucu akışı yoluyla dağıtılması gereken elektronik bileşenlerden veya sistemlerden ısıyı taşır. Sıvı soğutmalı soğuk plakanın yapısı, ısı kaynağıyla doğrudan temas halinde olan, termal iletken malzemeler yoluyla soğutucuya ısı ileten ve daha sonra ısı değişim işlemini tamamlamak için ısıyı akış kanalından uzaklaştıran bir temas yüzeyi içerir. Soğuk plakanın dışında genellikle tam bir sıvı soğutma sistemi oluşturmak için soğutma sisteminin borularına bağlanmak için bir arayüz ile donatılmıştır.
Yüzey üretim hattının parlatılması
Özellikler
Ekonomik ekstrüde taban ve sürekli bakır tüp tasarımı
Standart sıvı soğuk plakalar taban olarak ekstrüde edilmiş alüminyum alaşımı kullanır ve mükemmel termal iletkenliğe sahip sürekli bakır tüplerle donatılmıştır. Alüminyum alaşımının termal iletkenliği yaklaşık 150 w/m · k iken bakır tüplerin termal iletkenliği 400 w/m · k'ye ulaşabilir. Bu tasarım, ısının ısı kaynağından soğutucu akış kanalına hızlı bir şekilde aktarılmasını sağlar, böylece ısı değişim verimliliğini artırır. Sürekli bakır tüp, geleneksel soğuk plakalardaki boru bağlantılarının kaynağını veya eklemlerini önler, bağlantıdaki termal direnci azaltır ve bakır tüpten soğutma sıvısına ısı transferinin daha verimli olmasını sağlar. Genel olarak, bu tasarım, soğuk plakanın yüksek yük çalışma koşullarında mükemmel ısı dağılma performansını korumasını sağlar.
Sürekli bakır tüp tasarımı sızıntı riskini azaltır
Standart sıvı soğuk plakaların bakır tüpü, geleneksel soğuk plakalardaki eklem kaynağını veya bağlantı parçalarını önleyen sürekli bir tasarımı benimser. Bakır tüpün üretim işlemi sırasında eklem veya kaynak noktaları yoktur ve soğutucu sızıntısı riskini azaltır. Bu optimizasyon sadece soğuk plakanın sızdırmazlığını iyileştirmekle kalmaz, aynı zamanda soğuk plakanın uzun süreli stabilitesini de arttırır. Bakır tüpün bütünlüğü, soğuk plakanın yüksek basınçlı, yüksek sıcaklıklı bir çalışma ortamında stabil ve uzun süreli çalışabilmesini, sistem arızalarından ve sızıntı nedeniyle daha az soğutma etkilerinden kaçınmasını sağlar.
Yüksek termal iletkenlik epoksi yapıştırıcı teknolojisi
Standart sıvı soğuk plakaların üretim işlemi sırasında, bakır tüpünü alüminyum alaşımlı substrata bağlamak için yüksek termal iletkenlik epoksi yapıştırıcı kullanılır. Epoksi yapıştırıcı sadece mükemmel yapısal bağlanma kabiliyetine sahiptir, aynı zamanda temas noktasının termal direncini de azaltabilir ve ısı iletim yolunu daha da optimize edebilir. Epoksi yapıştırıcının termal iletkenliği genellikle geleneksel yapışkan malzemelerden çok daha yüksek olan 1.5 w/m · k ila 3 w/m · k'ye ulaşabilir. Bu, soğuk plakanın ısıyı daha verimli bir şekilde gerçekleştirmesini sağlar ve iletken olmayan veya ayrılmamış yapıştırıcı tabakasının neden olduğu ısı dağılma verimliliğinin azaltılmasını önler.
Yüksek performans ve sızdıran eklemler
Sürekli bakır tüp tasarımı ve yüksek termal iletkenlik epoksi yapışkan bağlama işlemi nedeniyle, standart sıvı soğuk plakalar mükemmel sızıntı koruma özelliklerine sahiptir. Soğuk plakanın eklemlerinde, sızıntı riskini azaltan, kararlı soğutma sıvısı akışını sağlayan ve sistemin verimli ısı yayılma fonksiyonunu koruyan kaynak noktaları yoktur. Su sızıntısı sadece soğuk plakanın çalışma verimliliğini etkilemekle kalmaz, aynı zamanda sistem arızasına da neden olabilir. Bu nedenle, sızıntıdan kaçınmak, sıvı soğutma sisteminin uzun süreli kararlı çalışmasını sağlamanın anahtarıdır. Bu tasarım, kullanıcıların zorlu ortamlarda güvenli ve istikrarlı bir şekilde kullanabilmelerini sağlar.
